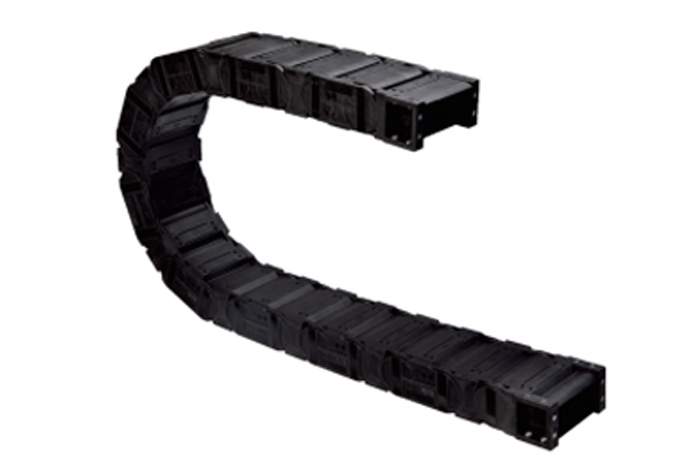

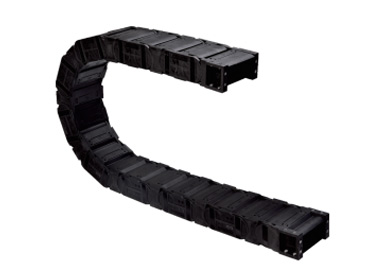

強力型拖鏈80.01系列
型號：80系列 顏色：黑色 材質：尼龍66 優勢：貨源充足，廠家直發 |  |

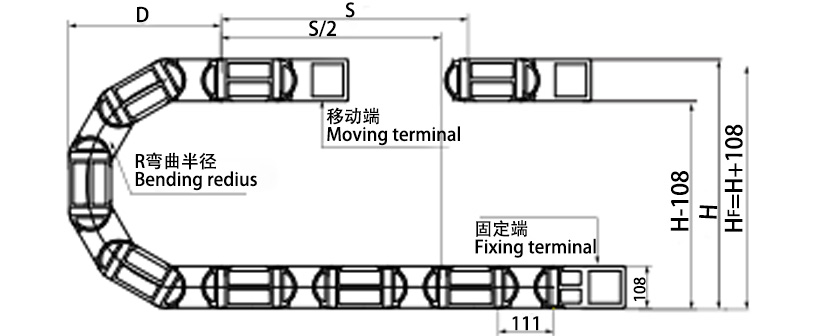

主要技術參數
節距=111mm，每米節數=9，鏈長=S/2+K，S=形成距離，K=兀。“安全質量”
Pitch=111mm，number of pitches per meter=9chain length=S/2+K,S=distance
K=Pi，R+“Satety Quantity”
| R | 150 | 200 | 250 | 300 | 400 | 450 | 550 | 600 |
| H | 407 | 507 | 607 | 707 | 907 | 1007 | 1207 | 1370 |
| D | 304 | 354 | 404 | 454 | 554 | 604 | 704 | 754 |
| K | 700 | 900 | 1000 | 1000 | 1500 | 1700 | 2000 | 2100 |

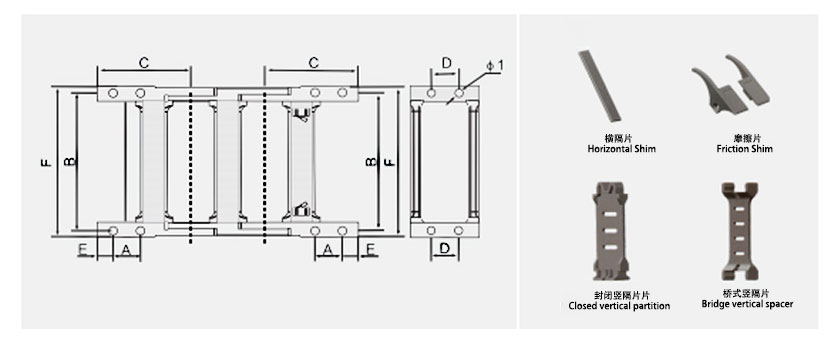

選配的接頭要裝方式

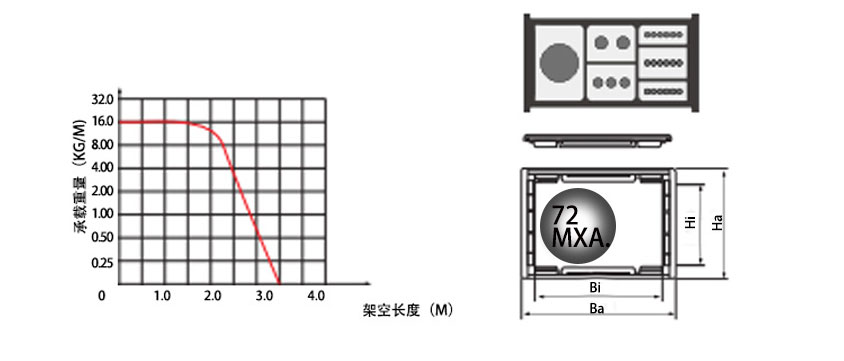

系列號 Serial NO. | 內高 Hi | 內寬 Bi | 外高 Ha | 外寬 Ba | 節距 Pitch distance | 彎曲半徑(R) Bending radius | 款式 Styles | 孔徑 Bore diameter Φ1 | 孔距hole distance | 代號 NO. | |||||
| A | B | C | D | E | F | ||||||||||
| 1 | 80 | 75 | 108 | 123 | 111 | 100 125 150 200 250 300 400 450 550 600 | Q/S | 9 | 35 | 100 | 126 | 66 | 20 | 119 | QL65Q.1.50.S-FJT |
| 2 | 80 | 100 | 108 | 148 | 111 | Q/S | 9 | 35 | 125 | 126 | 66 | 20 | 144 | QL65Q.1.60.S-FJT | |
| 3 | 80 | 125 | 108 | 173 | 111 | Q/S | 9 | 35 | 150 | 126 | 66 | 20 | 169 | QL65Q.1.75.S-FJT | |
| 4 | 80 | 150 | 108 | 198 | 111 | Q/S | 9 | 35 | 175 | 126 | 66 | 20 | 194 | QL65Q.1.90.S-FJT | |
| 5 | 80 | 175 | 108 | 223 | 111 | Q/S | 9 | 35 | 200 | 126 | 66 | 20 | 219 | QL65Q.1.100.S-FJT | |
| 6 | 80 | 200 | 108 | 248 | 111 | Q/S | 9 | 35 | 225 | 126 | 66 | 20 | 244 | QL65Q.1.117.S-FJT | |
| 7 | 80 | 250 | 108 | 298 | 111 | Q/S | 9 | 35 | 275 | 126 | 66 | 20 | 294 | QL65Q.1.125.S-FJT | |
| 8 | 80 | 300 | 108 | 348 | 111 | Q/S | 9 | 35 | 325 | 126 | 66 | 20 | 344 | QL65Q.1.130.S-FJT | |
| 9 | 80 | 350 | 108 | 398 | 111 | Q/S | 9 | 35 | 375 | 126 | 66 | 20 | 394 | QL65Q.1.150.S-FJT | |
強力型拖鏈系列結構：
1.拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
2.相同系列拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。
3.單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
4.拖鏈的每一節都能夠被設計為可打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。
5.另可提供分隔片，將鏈內空間按需要分隔開。
應用領域：數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。
用途：能夠?qū)?nèi)置的電纜油管、氣管，水管等起到牽引和保護作用，使機床整體看起來更美觀，更富有藝術感。
強力型拖鏈系列特性：
1.具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。
2.抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。
3.運行速度和加速度（具體速度、加速度視運行情況而定）。
4.運行壽命長。
