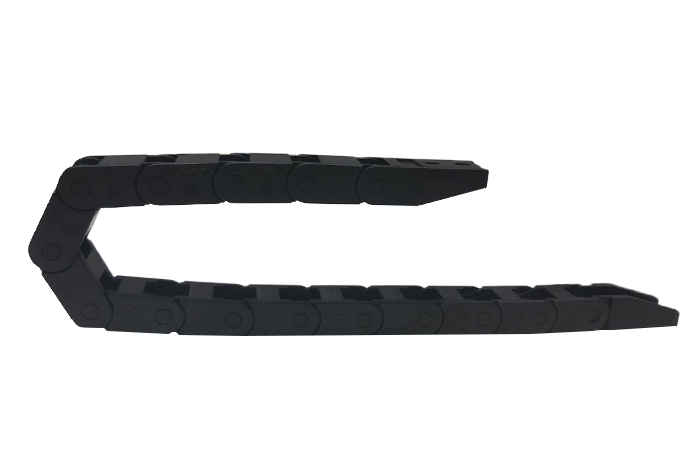

微小型拖鏈07.01系列-橋式不開
|  |
型號：7系列 顏色：黑色 材質：尼龍66 優勢：貨源充足，廠家直發 |  |
主要技術參數

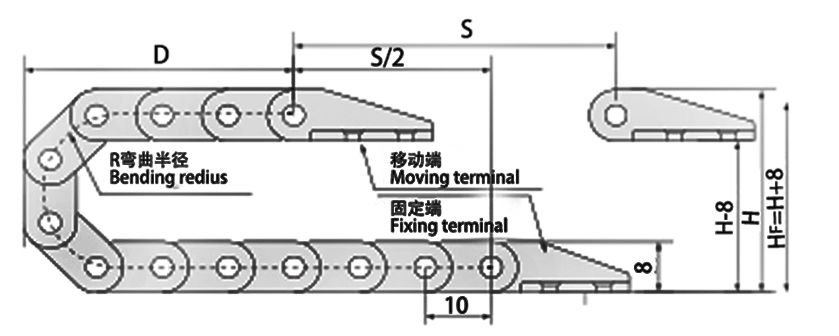

節距=17mm，每米節數=59，鏈長=S/2+K，S=形成距離，K=兀?！鞍踩|(zhì)量”
Pitch=17mm，number of pitches per meter=59chain length=S/2+K,S=distance
K=Pi，R+“Satety Quantity”
| R | 10 | 15 | 18 |
| H | 28 | 38 | 44 |
| D | 24 | 29 | 32 |
| K | 60 | 70 | 80 |
可選配的接頭要裝方式

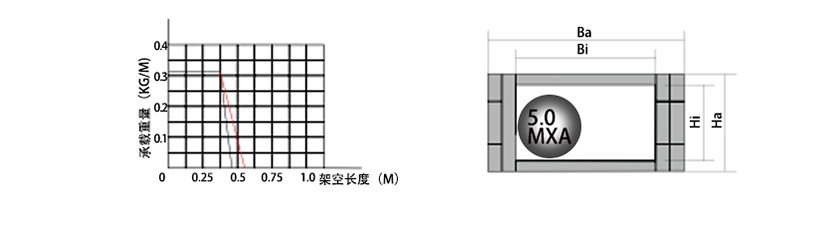

系列號 Serial NO. | 內高 Hi | 內寬 Bi | 外高 Ha | 外寬 Ba | 節距 Pitch distance | 彎曲半徑（R） Bending radius | 款式 Styles | 孔徑 Bore diameter Φ1 | 孔距（MM）hole distance | 代號 NO. | |||||
| A | B | C | D | E | F | ||||||||||
| MINI07.01 | 7 | 7 | 10 | 12 | 17 | 15 28 | B | 7 | 29 | 5 | 13 | MINI7Q.1B.12PZ | |||

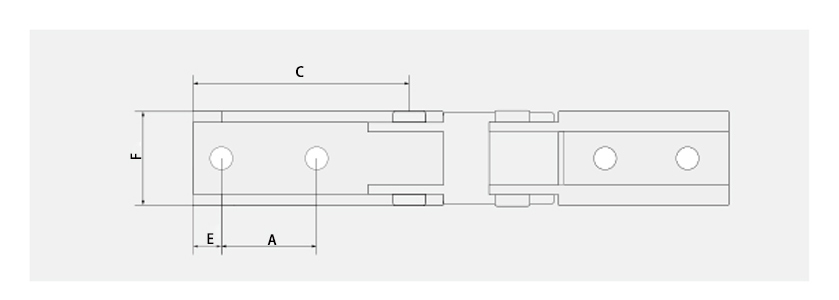

接頭安裝尺寸圖

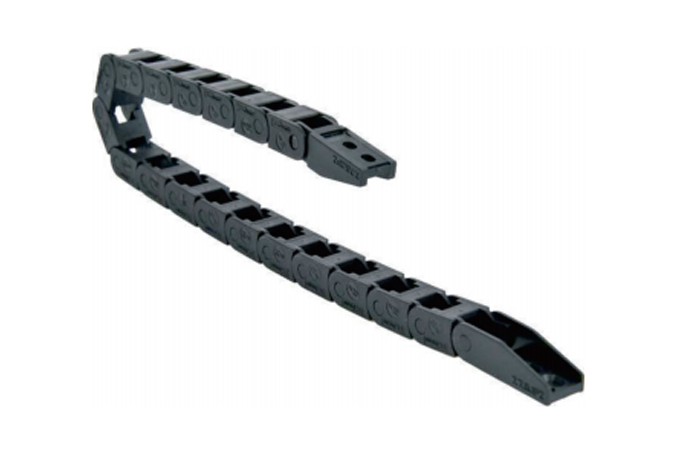

微小型拖鏈結構：
1.拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。
2.相同系列拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。
3.單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
4.拖鏈的每一節都能夠被設計為可打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。
5.另可提供分隔片，將鏈內空間按需要分隔開。
應用領域：數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、起重運輸設備、自動化倉庫等。
用途：能夠?qū)?nèi)置的電纜油管、氣管，水管等起到牽引和保護作用，使機床整體看起來更美觀，更富有藝術感。
微小型拖鏈特性：
1.具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。
2.抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。
3.運行速度和加速度（具體速度、加速度視運行情況而定）。
4.運行壽命長。
